TSRF: 船用柴油机可解释性故障诊断研究

传统船用柴油机智能故障诊断方法常因故障训练样本匮乏导致泛化能力不足，且因未充分融合故障机理领域的先验知识而造成可解释性较差。针对上述问题，本文提出了一种 热力学仿真辅助随机森林 (TSRF) 方法。

该方法通过热力学仿真揭示故障演化特征，并将其作为先验知识融入智能故障诊断模型的设计中。首先，通过微调系统基础参数以模拟不同故障的显著特征，开发了五个热力学故障模型。随后，基于数值模拟结果确定了表征燃烧室组件退化的潜在热力学指标。

通过计算 SHapley Additive explanations (SHAP) 值进行特征筛选，仅保留与故障状态具有显著相关性的变量。最后，利用筛选出的参数评估燃烧室健康状态。实验结果表明，所提出的 TSRF 方法表现出优异的分类性能，在故障数据集上的平均准确率高达 99.07%。

关键词：

船用柴油机故障诊断可解释性AI SHAP值

在海洋工程与预测与健康管理 (PHM) 领域，行业面临两大长期瓶颈：

数据稀缺： 船舶柴油机（特别是远洋船舶主机）是船舶的心脏，一旦在海上发生严重故障，可能导致失去动力、搁浅甚至海难。因此，它们在设计时的安全系数极高，本身发生严重故障的概率就很低。此外，船舶行业执行严格的预防性维护体系（如基于运行小时数的定时检修）。绝大多数磨损部件在真正损坏引发故障数据之前，就已经被强制更换了。这导致目前拥有大量的健康数据和早期磨损数据，但极其缺乏完全失效或严重故障的真实数据。
“黑盒”问题： 由于深度学习模型通常缺乏透明度，若无法解释故障的物理成因，工程师很难对其建立信任。在受船级社严格监管的航运业，这种不透明性尤为关键。如果 AI 误判引发拉缸或曲轴断裂，而系统无法追溯错误是源于数据偏差、算法缺陷还是传感器漂移，这种不可追溯性在海事事故调查中是不可被接受的。

为应对上述挑战，我们提出了 TSRF 方法。通过将基于物理的机理模型与先进的可解释性技术相融合，并利用高保真仿真模型生成解决了数据稀缺问题，并确保诊断决策符合热力学基本原理。

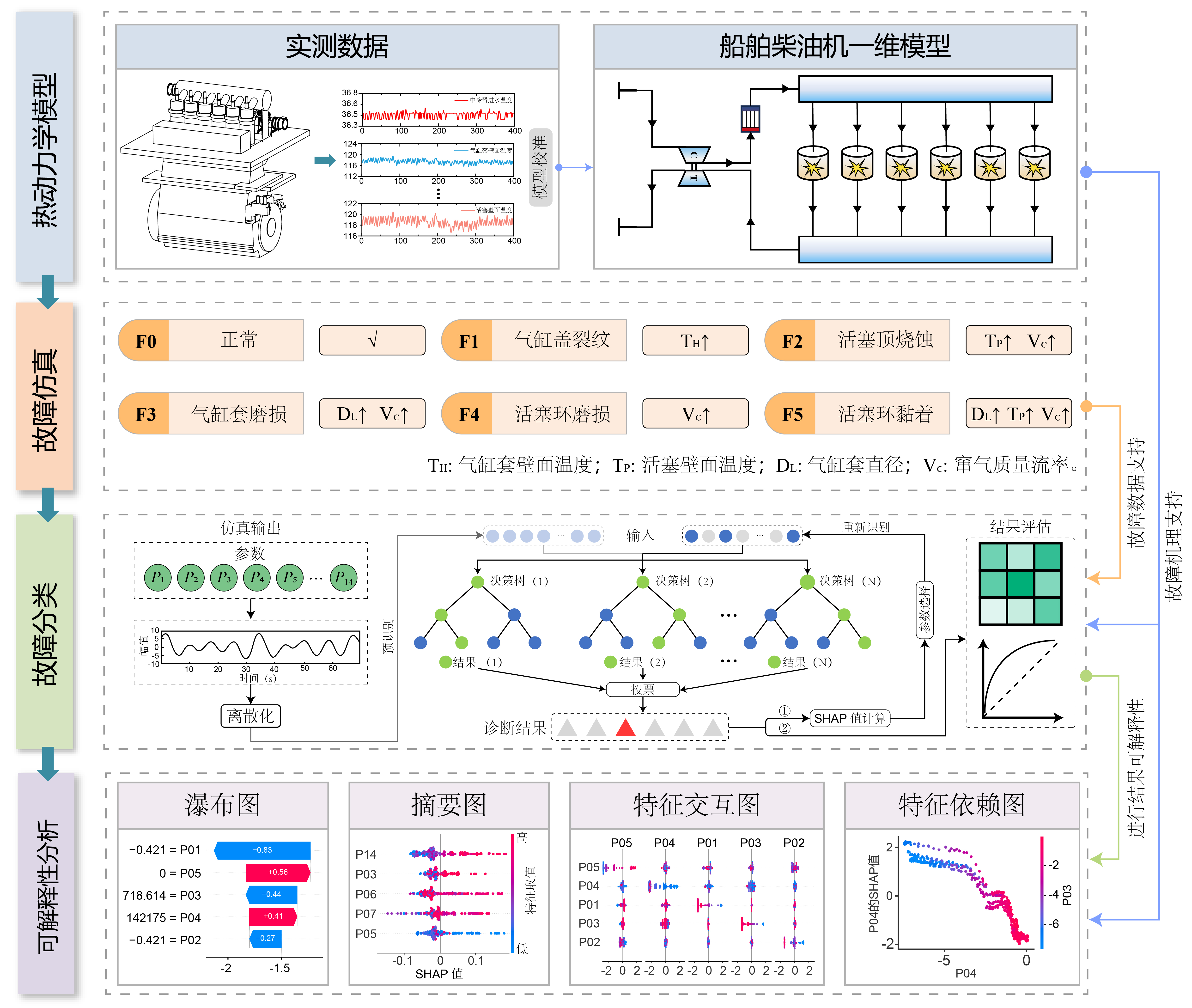

本研究的工作流程包含以下四个主要阶段（如图所示）：

热力学建模： 本文采用了一维热动力学模型进行建模。这种模型不关注组件内部的微观应力，只关注系统层面的热力学参数（如温度、压力、流量）变化，能够迅速获得系统对故障的响应。如果采用三维流体动力学（CFD）或有限元分析（FEA）来模拟故障（例如模拟气缸盖裂纹的微观应力），计算过程将极其复杂且耗时。
故障注入： 本文通过微调一维热动力学模型中的关键物理参数来模拟故障。这意味着将“零部件损坏”等效映射为“物理参数的异常变化” 。由于故障诊断模型（如本文的随机森林）通过传感器数据（温度、压力）来判断故障。而传感器看不见零部件上微米级的损伤，它只能感测到零部件故障所导致的热工参数变化。因此，只要仿真模型输出的热工参数特征与真实故障导致的特征一致，对于训练诊断算法来说，这两者就是等效的。
基于 SHAP 的特征选择： 本文利用 SHAP 值定量识别关键特征。在处理高维数据（多个传感器参数）时，通常会面临“维度灾难”和“可解释性差”两个难题。而SHAP可以较好地同时解决这两个问题。首先，船舶柴油机是一个复杂系统，热力学参数众多。如果把所有参数（如14个初始参数）都输入模型，不仅计算量大，还可能因为参数间的强相关性（多重共线性）导致模型过拟合，降低泛化能力。因此，需要剔除不重要的参数，保留最核心的“症状”指标。此外，相较于传统方法，如卡方检验(Chi-Square)、递归特征消除 (RFE) 和 Gini 指数，SHAP不仅能定量计算每个参数对预测结果的贡献值，还能揭示参数的方向性影响（正向或负向）以及参数间的依赖关系。这为后续的物理机理分析提供了数据支持。
分类诊断： 本文利用随机森林 (RF) 分类器进行故障诊断。相较于深度学习这类“数据饥渴型”算法，随机森林在小样本下精度更高、能更好地抗过拟合、且与SHAP适配程度更好。

本文所讨论的是一台低速、六缸、二冲程船用柴油发动机，配备有涡轮增压器和中冷器。模型建立后，通过DCM系统采集的真实数据进行验证与校准。

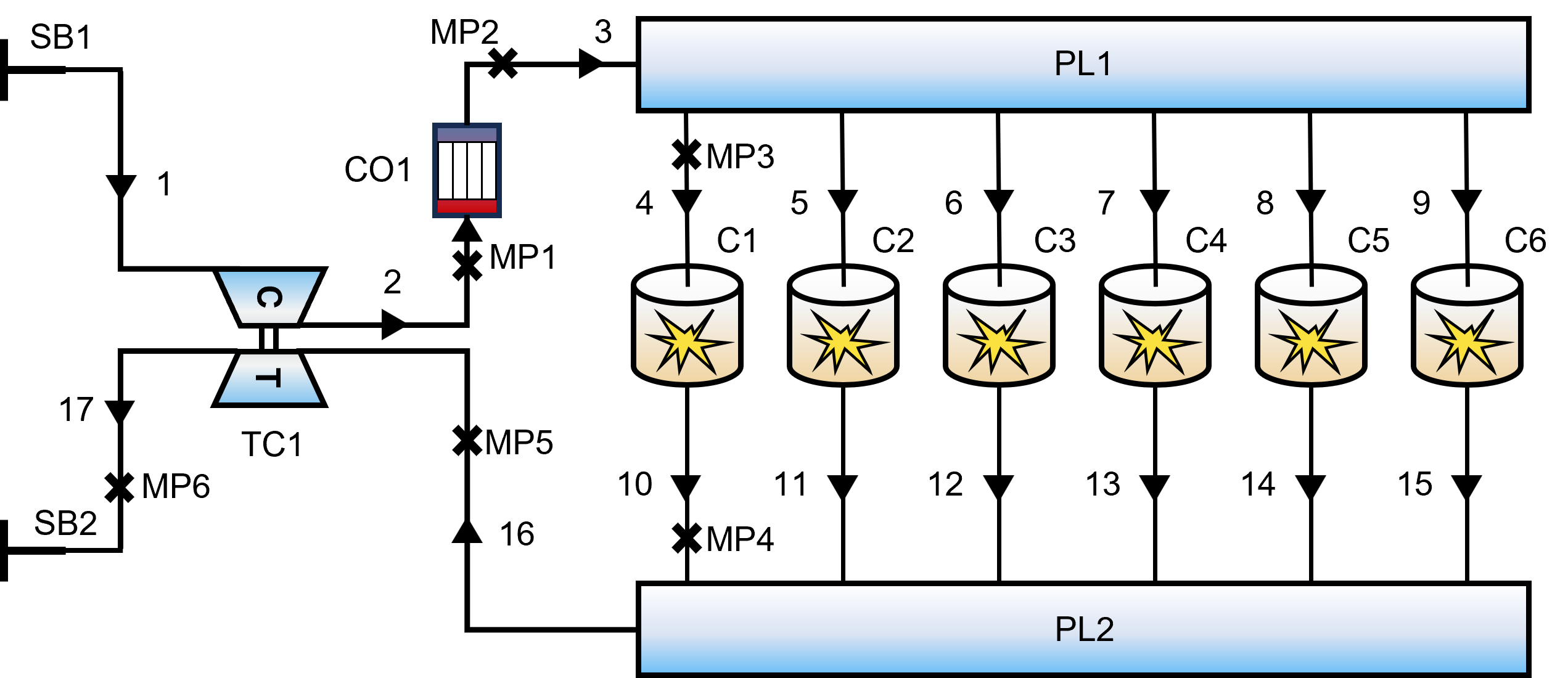

发动机系统被离散化为流体管路与功能组件网络：

核心元件： 包括系统边界（SB1，SB2）、进排气歧管（PL1，PL2）、涡轮增压器（TC1）、中冷器（CO1）以及六个气缸（C1～C6）。
气路系统： 进气系统包含管道1（压气机）及管道2、3（中冷器）；气缸进、排气管分别为管道4~9和10~15；排气系统则由连接涡轮增压器的管道16、17组成。
数据采集： 六个监测点（MP1至MP6）用于监测关键的发动机热工参数。

在进行故障注入前，将模型基于实测数据进行了校准：

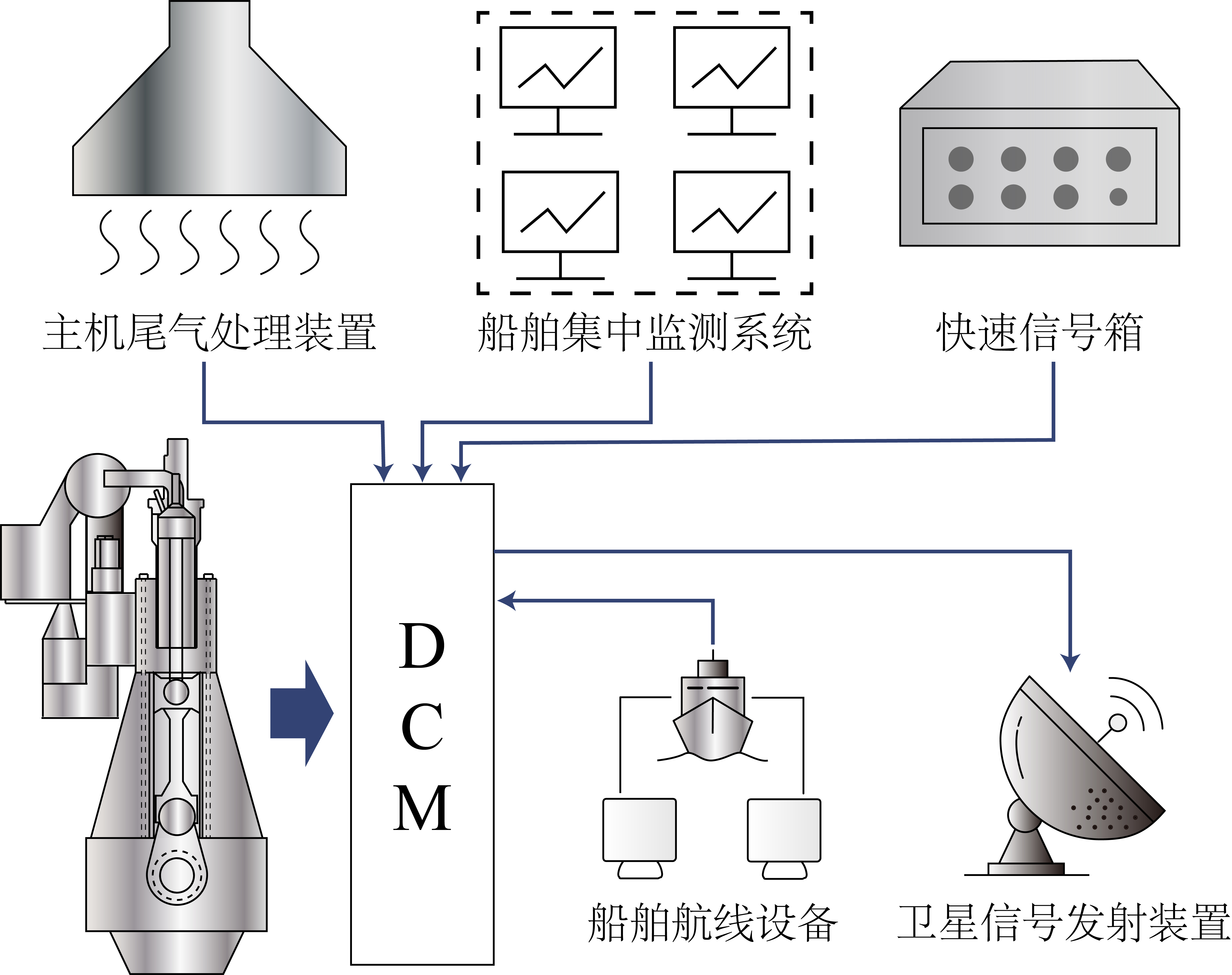

数据采集： DCM系统对主机、辅机及航行相关的多维数据进行多源采集，数据源包括主机控制、集中监测及航行设备等。
数据预处理： DCM系统以10秒为周期存储慢速数据，并每60秒计算均值写入本地数据库。
模型验证： 关键参数（如功率、排气温度）的偏差控制在 ±5% 误差范围内。

由于一维模型无法直接表征 3D 结构缺陷，我们采用了现象学映射法，将物理退化机制转化为等效的热力学参数偏移。

故障类型	物理机制	建模实现
F1: 气缸盖裂纹	热传导受阻。	将气缸盖表面温度 ($T_H$) 提升至 346°C。
F2: 活塞烧蚀	材料缺损与密封失效。	提高活塞温度 ($T_P$) + 轻微窜气 (0.01 kg/s)。
F3: 缸套磨损	磨损导致缸径增大。	增大缸径 + 大量窜气 (0.03 kg/s)。
F4: 活塞环磨损	气体泄漏。	调节窜气质量流量 (0.02 kg/s)。
F5: 活塞环粘着	摩擦力增大与密封失效。	缸径变化 + 缸套温度升高 + 窜气。

本研究的一大核心创新在于将重心从“故障是什么？”转向“为何判定为该故障？”。我们通过活塞环磨损 (F4) 的实例分析展示了这一能力：

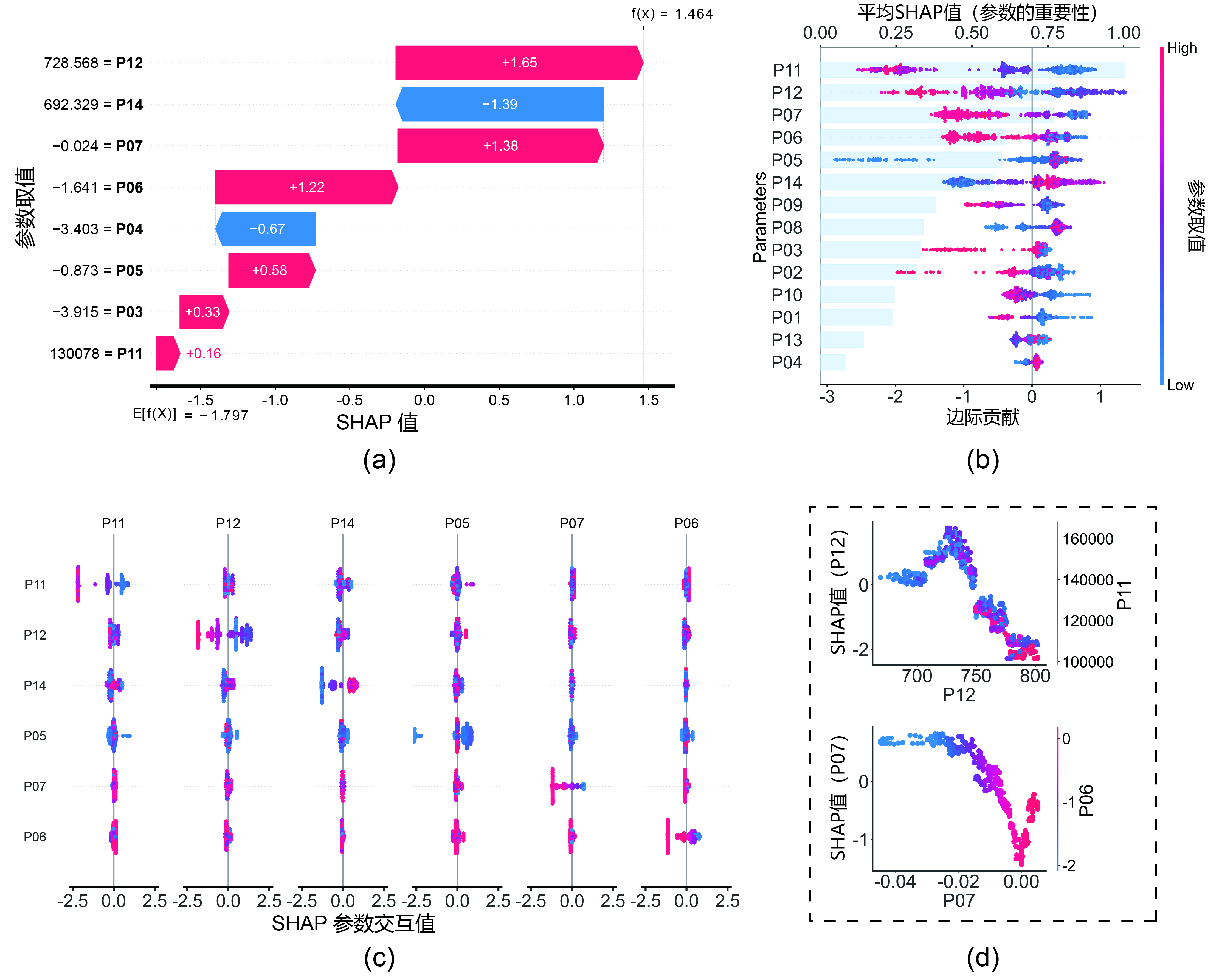

局部解释 (瀑布图)： 瀑布图解析了具体的预测逻辑。例如，模型预测“活塞环磨损”，是因为窜气热流 (P06) 和窜气质量流量 (P07) 呈现特定数值，从而提高了该故障的预测概率。这符合物理规律：活塞环磨损破坏了密封性，导致气体泄漏（窜气）。
全局解释 (蜂群图)： 全局分析揭示了模型习得的普遍规律。我们发现涡轮前排气压力 (P11) 的低值是活塞环磨损的强有力指标。从物理角度看这具有一致性：磨损的活塞环导致气体从气缸泄漏，从而减少了驱动涡轮的可用能量。

若您对上述图表的实现细节感兴趣，以下是用于生成瀑布图、蜂群图、交互图和依赖图的示例代码。👇

import shap
import matplotlib.pyplot as plt
import numpy as np

# --- 0. Setup & Global Settings ---
plt.rcParams['font.family'] = 'Arial'
plt.rcParams['font.size'] = '24'
plt.rcParams['axes.unicode_minus'] = False

# Assumption: 'best_model' is your trained XGBoost/RF model
# Assumption: 'X_train' and 'X_test' are pandas DataFrames

# 1. Calculate SHAP values as Numpy Arrays (for Beeswarm, Dependence, Interaction)
explainer_tree = shap.TreeExplainer(best_model)
shap_values_numpy = explainer_tree.shap_values(X_train)

# 2. Calculate SHAP values as Explanation Object (Specifically for Waterfall)
explainer_obj = shap.Explainer(best_model, X_test)
shap_values_obj = explainer_obj(X_test)


##################################################################
#                                                                #
#                      (a) Waterfall Plot                        #
#          Visualizes contribution for a single sample           #
#                                                                #
##################################################################

class_idx = 4  # Target class
sample_idx = 3 # Specific sample to explain

plt.figure()
shap.plots.waterfall(
    shap_values_obj[sample_idx, :, class_idx],
    max_display=9,
    show=False
)

# Customizing style
ax = plt.gca()
ax.set_xlabel(ax.get_xlabel(), fontsize=36)
ax.set_ylabel(ax.get_ylabel(), fontsize=36)
ax.spines['bottom'].set_linewidth(3)
plt.show()


##################################################################
#                                                                #
#                      (b) Beeswarm Plot                         #
#              Global summary of feature importance              #
#                                                                #
##################################################################

class_idx = 5
plt.figure(figsize=(10, 8))

shap.summary_plot(
    shap_values_numpy[..., class_idx],
    X_train,
    feature_names=X_train.columns,
    plot_type="dot",
    show=False,
    cmap='Greys' # or 'plasma'
)

# Customize Color Bar
cbar = plt.gcf().axes[-1]
cbar.set_ylabel('Parameter Value', fontsize=24)
cbar.tick_params(labelsize=20)
plt.show()


##################################################################
#                                                                #
#                     (c) Interaction Plot                       #
#          Visualizes interaction effects between features       #
#                                                                #
##################################################################

# Note: Calculation can be expensive
shap_interaction_values = explainer_tree.shap_interaction_values(X_test)
class_idx = 4

plt.figure()
shap.summary_plot(
    shap_interaction_values[..., class_idx],
    X_test,
    show=False,
    max_display=6,
    cmap='Greys'
)

# Clean up subplots
axes = plt.gcf().axes
for ax in axes:
    ax.spines['bottom'].set_linewidth(2)
    ax.tick_params(axis="x", labelsize=18, width=2)
    ax.set_title(ax.get_title(), fontsize=14)

plt.subplots_adjust(wspace=0.3, hspace=0.4)
plt.show()


##################################################################
#                                                                #
#                     (d) Dependence Plot                        #
#           Feature relationship colored by interaction          #
#                                                                #
##################################################################

Feature_X = 'P06'  # Main feature
Feature_Y = 'P07'  # Interaction feature
class_idx = 4

shap.dependence_plot(
    Feature_X,
    shap_values_numpy[..., class_idx],
    X_train,
    interaction_index=Feature_Y,
    dot_size=100,
    show=False
)

# Customize Axes
ax = plt.gca()
ax.tick_params(axis='both', which='major', labelsize=36, width=2)
ax.set_ylabel(f'SHAP value ({Feature_X})', fontsize=36)
ax.spines['bottom'].set_linewidth(3)
ax.spines['left'].set_linewidth(3)
plt.show()


##################################################################
#                                                                #
#            (e) Advanced Composite Plot (Beeswarm + Bar)        #
#      Combines Beeswarm (Bottom Axis) & Importance (Top Axis)   #
#                                                                #
##################################################################

class_idx = 5
fig, ax1 = plt.subplots(figsize=(10, 8))

# 1. Main Beeswarm Plot (on ax1)
shap.summary_plot(
    shap_values_numpy[..., class_idx],
    X_train,
    feature_names=X_train.columns,
    plot_type="dot",
    show=False,
    color_bar=True,
    cmap='Greys' # or 'plasma'
)

# Customize Color Bar
cbar = plt.gcf().axes[-1]
cbar.set_ylabel('Parameter Value', fontsize=24)
cbar.tick_params(labelsize=20)

# Adjust layout to make room for the top axis
plt.gca().set_position([0.2, 0.2, 0.65, 0.65])

# 2. Feature Importance Bar Plot (on Top Axis ax2)
# Create a twin axis sharing the y-axis
ax2 = ax1.twiny()

shap.summary_plot(
    shap_values_numpy[..., class_idx],
    X_train,
    plot_type="bar",
    show=False
)

# Align position with the main plot
plt.gca().set_position([0.2, 0.2, 0.65, 0.65])

# Style the bars (Transparent & Light Color)
bars = ax2.patches
for bar in bars:
    bar.set_color('#CCE5FB') # Light blue background bars
    bar.set_alpha(0.4)       # Transparency

# Customize Axes Labels
ax1.set_xlabel(f'Shapley Value Contribution (F{class_idx})', fontsize=24, labelpad=5)
ax1.set_ylabel('Parameters', fontsize=24)
ax2.set_xlabel('Mean Shapley Value (Parameter Importance)', fontsize=24, labelpad=10)

# Move ax2 (Bar plot axis) to the top
ax2.xaxis.set_label_position('top')
ax2.xaxis.tick_top()

# Ensure ax1 (dots) is drawn ON TOP OF ax2 (bars)
ax1.set_zorder(ax1.get_zorder() + 1)
ax1.patch.set_visible(False) # Make ax1 background transparent

plt.show()

我们认为本项工作为该领域做出了以下关键贡献：

建立了针对船用柴油机燃烧室组件五种典型故障的参数化模型。
通过与多种特征选择方法的对比，验证了 SHAP 方法的有效性。
通过融合数据驱动方法与热力学机理模型，为可解释的故障诊断提供了新视角。

引用

如果您发现这项工作对您的研究有益，请考虑阅读以下论文 😊

BibTeX

@article{luo2025thermodynamic,
  title     = {Thermodynamic simulation-assisted random forest: Towards explainable fault diagnosis of combustion chamber components of marine diesel engines},
  author    = {Luo, Congcong and Zhao, Minghang and Fu, Xuyun and Zhong, Shisheng and Fu, Song and Zhang, Kai and Yu, Xiaoxia},
  journal   = {Measurement},
  volume    = {251},
  pages     = {117252},
  year      = {2025},
  publisher = {Elsevier},
  doi       = {10.1016/j.measurement.2025.117252},
}

标准格式

C. Luo, M. Zhao, X. Fu, S. Zhong, S. Fu, K. Zhang, X. Yu. Thermodynamic simulation-assisted random forest: Towards explainable fault diagnosis of combustion chamber components of marine diesel engines[J]. Measurement, 2025, 251: 117252.
